Устройства вывода
Мониторы

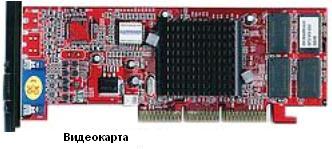

Монитор является универсальным устройством вывода информации и подключается к видеокарте, которая
устанавливается в слот расширения системной платы в системном блоке.
Совокупность монитора, видеокарты (видеоадаптера) и набора программ-драйверов представляет собой видеосистему
персонального компьютера.
На экране монитора любое изображение (в том числе и текстовая информация) представляется точками, каждая из
которых может иметь тот или иной цвет. Такие точки называются пикселями. Цвет каждой точки кодируется в двоичной
системе счисления и записывается в память видеоадаптера. Изображение формируется путем считывания содержимого
видеопамяти и отображения его на экране монитора.
Мониторы бывают черно-белые (монохромные) и цветные.
В монохромном видеомониторе каждый пиксел на экране отображается одной точкой. В цветном видеомониторе для
отображения одного пиксела используется три точки экрана, светящиеся с различной яркостью одним из «базовых»
цветов: RGB (Red–красный, Green–зеленый и Blue–синий). Размеры отдельных точек очень малы, а расположены они
очень близко друг к другу, поэтому для глаза пользователя сливаются в один пиксел, цвет которого определяется
комбинацией оттенков точек базовых цветов.
Основные пользовательские характеристики мониторов:
Размер экрана по диагонали. Измеряется в дюймах. Для современных видеомониторов стандартом является
диагональ 17”, выпускаются видеомониторы с диагональю 19”, 20”, 21”, 29”, 33”, 37” и 38”
Расстояние между точками на экране («размер зерна»). . Измеряется в мм. Определяет
четкость изображения. Чем меньше эта величина, тем качественнее изображение.
Значение данного параметра от 0,22 до 0,43 мм.
Чем меньше зерно, тем больше точек приходится на единицу площади, тем выше разрешение.
В настоящее время диаметр точки равен 0.22 – 0.43 мм. Оптимальными для восприятия считаются мониторы с зерном
экрана от 0,24 до 0,28 мм.
Разрешающая способность — число пикселей (точек экрана) по горизонтали и вертикали. Эта характеристика
определяет контрастность изображения.
Она зависит от размера экрана и размера зерна экрана, но может изменяться
(в определенных пределах) с помощью программной настройки. Минимальная разрешающая способность современных
видеомониторов 800х600 пикселов. Чем выше разрешающая способность видеомонитора, тем более качественное изображение
видит пользователь на экране. Современные видеомониторы позволяют выводить изображение с разрешающей способностью
1024х768, 1280х1024 и 1600х1200 пикселов. Этот параметр, так же как и количество отображаемых цветов, является
комплексным.
Частота кадровой развертки, измеряемая в герцах (Гц), определяет сколько раз в секунду изображение
«перерисовывается» на экране.
Этот параметр непосредственно влияет на зрение, т.к. при слишком малой частоте кадровой развертки
(меньше 85 Гц) человек визуально ощущает мерцание экрана, что может вызвать головную боль и усталость глаз.
<ИК> Большинство современных видеомониторов поддерживают частоту кадровой развертки 100 Гц, а некоторые и 120 Гц.
Частота кадровой развертки зависит, от возможностей видеомонитора и видеоадаптера.
Количество отображаемых цветов, Начиная со стандарта VGA, любой монитор способен отображать столько
цветов, сколько обеспечивает видеокарта.
Чем больше места для описания цвета каждого пикселя отводится в памяти
видеокарты, тем больше количество цветов, выводимых на экран монитора. Современные мониторы способны выводить
изображение на экран с использованием сотен миллионов цветов и оттенков.
По принципу формирования изображения видеомониторы разделяются на:
Электронно-лучевые мониторы, построенные на базе электронно-лучевой трубки (ЭЛТ). Они работают подобно
бытовому телевизору. Cовременные ЭЛТ-дисплеи имеют высокое качество изображения, достаточно дешевы и надежны.
Недостатки: достаточно громоздки, потребляют много энергии, имеют более высокий уровень излучения, чем дисплеи
других типов.
Жидкокристаллические (ЖК) мониторы, или LCD-мониторы. Представляют собой матрицу из отдельных
жидкокристаллических ячеек. Под действием электрического поля ячейки меняют оптическую поляризацию, иными словами
становятся прозрачными, и пользователь видит на экране подложку, расположенную за ячейкой.
Преимущества ЖК-мониторов: не создают
вредного для здоровья пользователя излучения, наиболее экономичны в потреблении энергии, обеспечивают хорошее
качество изображения.
Недостатки: достаточно дороги, если смотреть на экран сбоку, то почти ничего нельзя разглядеть.
Плазменные дисплеи (plasma displays). Действие основано на свечении инертного газа при пропускании
через него электрического тока. Эти дисплеи применяются в основном в специализированных ЭВМ для отображения строк
символов.
Светодиодные матрицы (LED-дисплеи). Обычно применяются во встроенных ЭВМ (используемых в
автоматизированных линиях на промышленном производстве, в робототехнике и так далее) для отображения небольших
объёмов текстовой информации.
Перспективная разработка — панели на основе светящихся пластмасс (LEP-панели). Их преимущества:
Во-первых, они светятся сами, что снижает энергопотребление. Кусочки пластика, излучающего красный, синий, зеленый
свет, наносятся на гибкую пластиковую основу, к ним подводятся проводники — экран готов. Во-вторых, такие панели
имеют небольшой вес при больших размерах. Например, гибкий пластиковый экран размером 1 кв.м может весить несколько
десятков граммов. В-третьих, LEP-элементы надежны.
